بهترین نقشه‌بردار نوشهر؛ نقشه UTM، تفکیک و برداشت با محاسبه آنلاین

برای تهیه نقشه یک زمین یا ملک در نوشهر، اولین سؤال این نیست که از چه دستگاهی استفاده شود؛ بلکه باید مشخص شود هدف شما از نقشه‌برداری چیست. ممکن است فقط مختصات دقیق گوشه‌های زمین را نیاز داشته باشید، محل یک پلاک ثبتی قدیمی برایتان نامشخص باشد، قصد ساخت ویلا روی زمین شیب‌دار داشته باشید یا برای طراحی و اجرای پروژه به برداشت توپوگرافی نیاز پیدا کنید. هرکدام از این موارد روش و خروجی متفاوتی دارند.

خدمات نقشه برداری نوشهر

خدمات نقشه‌برداری برای املاک و پروژه‌های ساختمانی می‌تواند شامل موارد مختلفی باشد:

• تهیه نقشه UTM زمین و ساختمان
• برداشت مختصات گوشه‌ها و شکست‌های ملک
• جانمایی پلاک ثبتی و بررسی اسناد قدیمی
• برداشت وضع موجود زمین یا ساختمان
• تهیه نقشه توپوگرافی
• تفکیک و قطعه‌بندی فنی زمین
• پیاده‌سازی نقاط و محورهای طراحی
• نقشه‌برداری ساختمان در مراحل مختلف اجرا
• تهیه نقشه ازبیلت یا As-Built
• برداشت طولی و عرضی مسیرها
• محاسبه مساحت و حجم عملیات خاکی
• بررسی و جانمایی اطلاعات نقشه‌های قدیمی
• تهیه خروجی‌های CAD و GIS

نوع خدمت باید بر اساس مسئله واقعی ملک انتخاب شود. برای مثال، تهیه نقشه UTM از وضع موجود با جانمایی پلاک ثبتی یک کار واحد نیست و اشتباه گرفتن این دو می‌تواند باعث شود خروجی تهیه‌شده پاسخ نیاز اصلی پرونده را ندهد.

کدام نوع نقشه برای ملک شما لازم است؟

اگر دقیقاً نمی‌دانید چه خدمتی باید سفارش دهید، جدول زیر می‌تواند به تشخیص اولیه کمک کند.

وضعیت ملک یا پروژه	خدمت احتمالی موردنیاز
حدود ملک مشخص است و مختصات گوشه‌ها را می‌خواهید	برداشت UTM وضع موجود
سند دارید اما محل دقیق ملک مشخص نیست	جانمایی پلاک ثبتی
حدود سند با دیوار یا تصرف فعلی تطابق ندارد	بررسی حدود و در صورت نیاز جانمایی
زمین شیب‌دار است و قصد طراحی یا ساخت دارید	برداشت توپوگرافی
طراح به وضعیت دقیق عوارض موجود نیاز دارد	برداشت وضع موجود
زمین قرار است به چند قطعه تقسیم شود	برداشت و طراحی تفکیک فنی
محل ساختمان یا محورهای طراحی باید روی زمین مشخص شود	پیاده‌سازی نقشه
موقعیت واقعی اجزای اجراشده باید کنترل شود	برداشت As-Built

این جدول فقط برای تشخیص اولیه است. در پرونده‌های ثبتی یا زمین‌هایی که سابقه و حدود آن‌ها ابهام دارد، مدارک باید پیش از انتخاب روش نهایی بررسی شوند.

نقشه UTM چیست و چه اطلاعاتی ارائه می‌دهد؟

در آنچه به‌صورت عمومی «نقشه UTM» نامیده می‌شود، موقعیت نقاط اصلی ملک در یک سیستم مختصات مشخص ثبت می‌شود. مختصات UTM به‌صورت متری ارائه می‌شوند و برای بسیاری از کاربردهای مهندسی، GIS و نقشه‌برداری مناسب هستند.

بسته به هدف پروژه، نقشه می‌تواند شامل این اطلاعات باشد:

• مختصات گوشه‌ها و شکست‌های ملک
• طول اضلاع
• مساحت محاسبه‌شده
• جهت شمال
• معابر و عوارض اطراف
• ساختمان‌ها و مستحدثات موجود
• جدول مختصات نقاط
• مشخصات سیستم مختصات
• موقعیت دیوارها یا مرزهای قابل مشاهده

نکته مهم این است که مختصات‌دار بودن یک نقشه به‌تنهایی به معنی تأیید حدود ثبتی آن نیست. اگر محدوده برداشت‌شده توسط مالک معرفی شده باشد، نقشه فقط می‌تواند وضعیت همان محدوده را ثبت کند؛ مگر اینکه بررسی اسناد و جانمایی ثبتی نیز بخشی از پروژه باشد.

نقشه UTM با جانمایی پلاک ثبتی چه تفاوتی دارد؟

فرض کنید مالک چهار گوشه زمینی را که در اختیار دارد به نقشه‌بردار نشان می‌دهد. نقشه‌بردار می‌تواند همین نقاط را برداشت کند، مختصات آن‌ها را به دست آورد و نقشه‌ای از وضع موجود تهیه کند.

اما این عملیات به‌تنهایی ثابت نمی‌کند که چهار نقطه معرفی‌شده دقیقاً همان حدودی هستند که در سابقه ثبتی ملک تعریف شده‌اند.

جانمایی پلاک ثبتی زمانی مطرح می‌شود که هدف، شناسایی موقعیت ملک بر اساس اسناد و سوابق مرتبط با آن باشد.

در این نوع پروژه ممکن است مواردی مانند این‌ها بررسی شوند:

• سند مالکیت
• پلاک اصلی و فرعی
• بنچاق
• حدود اربعه
• نقشه‌های تفکیکی قدیمی
• سوابق و نقشه‌های ثبتی در دسترس
• اسناد مجاورین، در صورت نیاز
• نقشه یا عکس هوایی قدیمی، در صورت ارتباط با پرونده

برای مثال ممکن است در یک سند قدیمی حد ملک با عباراتی مانند «نهر»، «راه» یا «ملک شخص دیگر» مشخص شده باشد، اما این عوارض امروز تغییر کرده یا از بین رفته باشند. در چنین شرایطی صرف برداشت دیوار یا فنس فعلی نمی‌تواند پاسخ کامل پرونده باشد.

چه زمانی احتمالاً به جانمایی نیاز دارید؟

• سند دارید اما محل دقیق زمین را نمی‌دانید.
• مرزهای قدیمی ملک از بین رفته‌اند.
• حدود سند با وضع موجود تطابق ندارد.
• بین دو ملک درباره حد مشترک اختلاف وجود دارد.
• مساحت فعلی با مدارک تفاوت دارد.
• قرار است موقعیت یک ملک قدیمی با نقشه یا تصاویر گذشته مقایسه شود.

اگر درباره حدود ملک ابهام وجود دارد، بهتر است این موضوع پیش از اجرای دیوار، فنس یا عملیات ساختمانی بررسی شود.

برداشت وضع موجود چیست؟

در برداشت وضع موجود، آنچه در زمان مراجعه نقشه‌بردار واقعاً در زمین یا پروژه وجود دارد اندازه‌گیری و ترسیم می‌شود.

بسته به نیاز پروژه، موارد زیر می‌توانند برداشت شوند:

دیوارها، ساختمان‌ها، ستون‌ها، راه‌ها، جدول‌ها، نهرها، درختان مهم، تأسیسات قابل مشاهده، شکست‌های زمین، لبه آسفالت، مسیرها و سایر عوارض موردنیاز طراح.

این نقشه معمولاً برای طراحی، بازسازی، توسعه ساختمان یا مستندسازی وضعیت یک پروژه استفاده می‌شود.

تفاوت آن با جانمایی ثبتی مهم است:

برداشت وضع موجود نشان می‌دهد امروز چه چیزی روی زمین وجود دارد؛ جانمایی به دنبال مشخص کردن موقعیت ملک بر اساس مدارک و سوابق مربوط به آن است.

نقشه‌برداری برای ساخت ویلا و ساختمان

نقشه‌برداری یک پروژه ساختمانی می‌تواند در چند مرحله انجام شود.

پیش از طراحی: برداشت وضع موجود و در صورت نیاز توپوگرافی انجام می‌شود تا طراح شکل، ابعاد و وضعیت ارتفاعی واقعی زمین را در اختیار داشته باشد.

پیش از اجرا: محورها، نقاط مبنا و موقعیت اجزای طراحی‌شده روی زمین پیاده می‌شوند.

هنگام اجرا: بسته به پروژه ممکن است موقعیت فونداسیون، ستون‌ها یا سایر اجزای مهم کنترل شود تا خطاهای اجرایی زودتر شناسایی شوند.

پس از اجرا: در برخی پروژه‌ها برداشت As-Built انجام می‌شود تا موقعیت واقعی اجزای اجراشده با وضعیت طراحی‌شده قابل مقایسه باشد.

تفکیک و قطعه‌بندی زمین

برای تقسیم یک زمین بزرگ به قطعات کوچک‌تر، ابتدا باید با تهیه نقشه UTM محدوده پایه و هندسه واقعی زمین مشخص شود.

سپس می‌توان بر اساس هدف پروژه، ابعاد قطعات، دسترسی‌ها و شکل تقسیم‌بندی را طراحی کرد و نقاط موردنظر را روی زمین پیاده کرد.

با این حال باید بین طراحی فنی تفکیک و تفکیک رسمی ثبتی تفاوت قائل شد. که تیم نقشه بردار من خدمات آن را ارائه میدهد.

آیا GPS موبایل برای تعیین مرز ملک کافی است؟

GPS تلفن همراه برای مسیریابی و پیدا کردن موقعیت تقریبی بسیار کاربردی است، اما نباید آن را معادل برداشت دقیق مهندسی یا ثبتی در نظر گرفت.

تعداد زیاد ارقام اعشاری که یک اپلیکیشن نمایش می‌دهد نیز به‌تنهایی نشان‌دهنده دقت واقعی مختصات نیست.

برای تعیین حدود دقیق زمین، باید روش و تجهیزات متناسب با دقت موردنیاز انتخاب شوند.

آیا عکس ماهواره‌ای مرز ملک را مشخص می‌کند؟

تصاویر ماهواره‌ای و نقشه‌های آنلاین می‌توانند برای شناخت اولیه محل مفید باشند، اما به‌تنهایی مرز حقوقی یا ثبتی ملک را تعیین نمی‌کنند.

خطی که در تصویر به‌صورت دیوار، فنس یا مرز کشاورزی دیده می‌شود ممکن است الزاماً با حد سند یکسان نباشد.

در برخی پرونده‌ها، تصاویر هوایی قدیمی می‌توانند یکی از منابع مورد بررسی باشند، اما تفسیر آن‌ها و انطباق با مختصات و مدارک ثبتی نیازمند بررسی تخصصی است.

مراحل ثبت درخواست نقشه برداری آنلاین [فقط پنج مرحله]

منظور از «نقشه‌برداری آنلاین» این نیست که عملیات برداشت زمین بدون مراجعه به محل انجام می‌شود. برای بسیاری از خدمات، حضور نقشه‌بردار و تجهیزات در محل ضروری است.

آنلاین شدن بیشتر باعث ساده‌تر شدن ثبت و بررسی اولیه درخواست می‌شود.

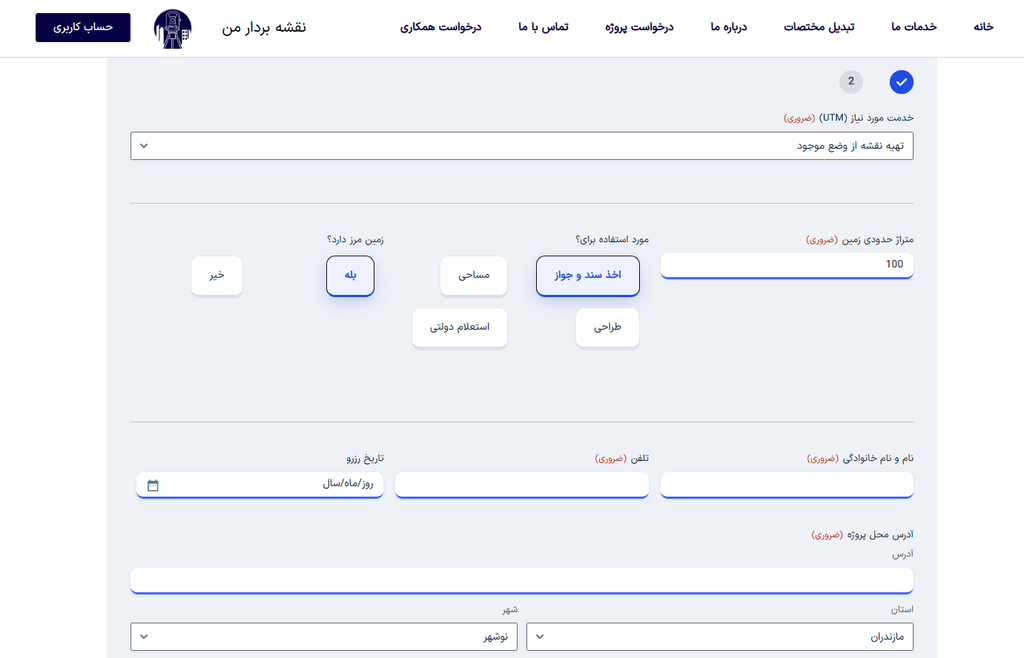

1. ثبت درخواست

مشخص می‌کنید برای چه کاری به نقشه نیاز دارید؛ برای مثال UTM، جانمایی، توپوگرافی یا برداشت وضع موجود.

موقعیت تقریبی ملک، مساحت، نوع زمین و در صورت نیاز تصاویر مدارک ارسال می‌شوند.

2.پرداخت بیعانه

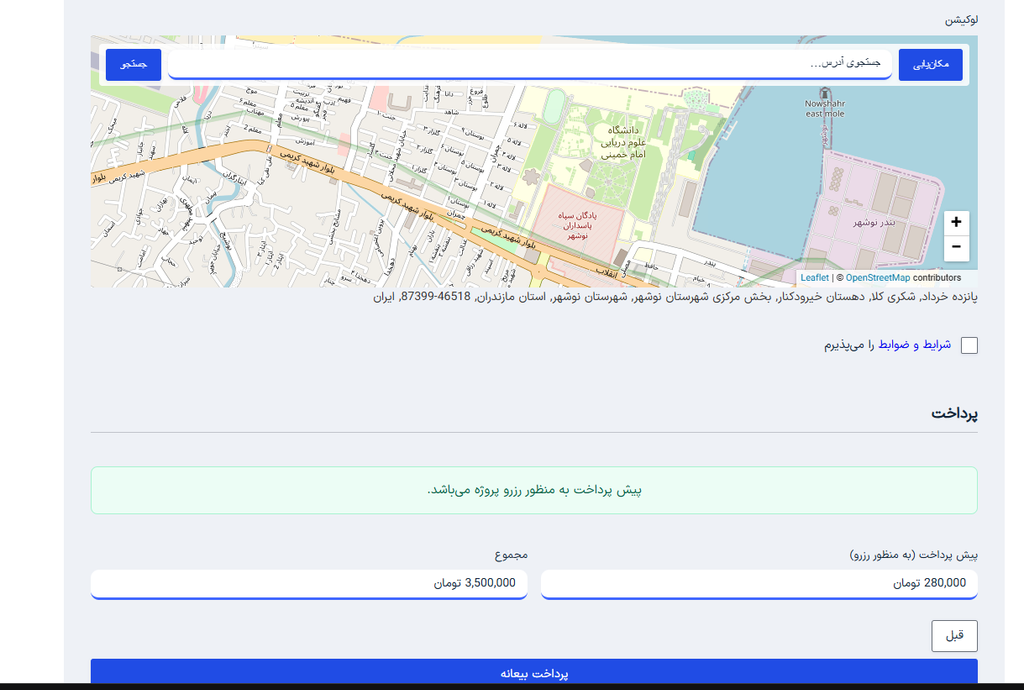

باتوجه به تصاویر زیر میتوانید بخش پرداخت را مشاهده کنید.

3. اعزام سریعترین مهندس به محل پروژه

پس از پرداخت بیعانه درخواست شما به نقشه برداران منطقه ارسال میشود و اولین مهندس پذیرنده به منطقه پروژه اعزام میگردد

4. برداشت دقیق توسط مهندس مجموعه

پس از اعزام نقشه بردار به محل پروژه، مهندس با تجهیزات بروز و مورد تایید شرکت “نقشه بردار من” نسبت به برداشت دقیق اقدام میکند.

5. تحویل خروجی

مهندس نقشه بردار طی مدت زمان تعیین شده موظف است فایل های خروجی را در سامانه وارد کند و به محض ارسال، تمامی نقشه ها برای شما ارسال میگردد

نکته: خروجی با توجه به نوع پروژه می‌تواند شامل PDF، فایل CAD، جدول مختصات یا سایر فایل‌های فنی باشد.

قبل از سفارش چه مدارکی آماده کنیم؟

مدارک لازم به نوع خدمت بستگی دارد.

برای برداشت ساده وضع موجود ممکن است لوکیشن و امکان دسترسی به زمین کافی باشد، اما در پروژه‌های جانمایی مدارک اهمیت بیشتری پیدا می‌کنند.

در صورت وجود، این موارد را آماده کنید:

• سند مالکیت
• بنچاق و اسناد قدیمی
• پلاک اصلی و فرعی
• نقشه‌های قبلی
• فایل CAD
• کروکی
• مدارک تفکیکی
• مختصات قدیمی
• موقعیت یا لوکیشن زمین
• اطلاعات مرتبط با مجاورین، در صورت نیاز

اسناد قدیمی را صرفاً به دلیل ناخوانا یا نامرتب بودن کنار نگذارید. گاهی یک حد اربعه یا اشاره به یک عارضه قدیمی می‌تواند برای بررسی سابقه ملک مفید باشد.

مناطق تحت پوشش نقشه‌برداری در نوشهر

تیم ما در تمام محدوده‌ی شهرستان نوشهر کار می‌کند:

• شهر نوشهر: محله‌های مرکزی، حاشیه‌ی جاده‌ی ساحلی و شهرک‌های اطراف
• دشت ساحلی: خیرودکنار، ماشلک، صلاح‌الدین‌کلا، پی‌کلا و روستاهای بین نوشهر و چالوس
• کوهپایه و جنگل: محدوده‌ی جنگل خیرود و روستاهای دامنه
• بخش کجور: پول، کجور و روستاهای کوهستانی

در منطقه‌ی کجور، به‌خاطر فاصله و جاده‌ی کوهستانی، زمان اعزام و هزینه کمی بیشتر است. این هزینه در محاسبه‌ی آنلاین لحاظ شده است.

چرا نقشه‌برداری در نوشهر با شهرهای دیگر فرق دارد؟

ارتفاع منفی در نوار ساحلی

سطح دریای خزر حدود ۲۸ متر پایین‌تر از سطح آب‌های آزاد است. به همین دلیل در نقشه‌های توپوگرافی زمین‌های ساحلی نوشهر، ارتفاع نقاط معمولاً عددی منفی است. این خطا نیست. ولی اگر طراح یا پیمانکار از این موضوع خبر نداشته باشد، ممکن است در محاسبه‌ی شیب و تراز فونداسیون اشتباه کند. ما مبنای ارتفاعی را همیشه روی نقشه درج می‌کنیم.

زمین‌های جنگلی و پوشش درختی سنگین

دامنه‌های جنوبی نوشهر پوشش جنگلی و باغ‌های متراکم دارند. زیر درختان، گیرنده‌ی GNSS سیگنال ضعیفی می‌گیرد. در این زمین‌ها برداشت معمولاً با ترکیب GPS و توتال‌استیشن انجام می‌شود. زمان کار بیشتر است، ولی دقت حفظ می‌شود.

باغ مرکبات و شالیزار

بخش زیادی از زمین‌های دشت نوشهر باغ مرکبات یا شالیزار است. اگر قصد ساخت‌وساز دارید، تغییر کاربری این زمین‌ها طبق قانون حفظ کاربری اراضی زراعی و باغ‌ها نیاز به مجوز از جهاد کشاورزی دارد. برای پرونده‌ی تغییر کاربری، نقشه‌ی UTM دقیق زمین یکی از اولین مدارک است.

حریم دریا

زمین‌های نزدیک ساحل مشمول قانون اراضی ساحلی هستند. طبق این قانون، نوار ۶۰ متری از بالاترین خط تراز آب دریا حریم محسوب می‌شود. اگر ملک شما نزدیک دریاست، فاصله‌ی دقیق آن تا خط ساحل باید روی نقشه مشخص شود. این عدد در استعلام‌ها و صدور مجوز تعیین‌کننده است.

استعلام منابع طبیعی

در اطراف نوشهر، بخشی از زمین‌های کوهپایه‌ای ممکن است در محدوده‌ی اراضی ملی باشند. قبل از خرید زمین در دامنه یا حاشیه‌ی جنگل، با نقشه‌ی UTM از منابع طبیعی استعلام بگیرید که زمین داخل محدوده‌ی ملی نیست.

زون UTM نوشهر

نوشهر تقریباً روی نصف‌النهار مرکزی زون 39 (۵۱ درجه‌ی شرقی) قرار دارد. در این ناحیه اعوجاج سیستم UTM بسیار کم است. یعنی مساحتی که از مختصات UTM محاسبه می‌شود، با مساحت واقعی زمین اختلاف ناچیزی دارد. کل شهرستان نوشهر، از ساحل تا کجور، در زون 39N است. که میتوانید بصورت عملی در ابزار تبدیل مختصات به UTM ببینید

هزینه نقشه‌برداری در نوشهر (آپدیت مهر 1405)

نوع خدمت	شرایط	هزینه‌ی تقریبی
نقشه UTM	زمین تا ۵۰۰ متر، داخل شهر	3,500,000 تومان
نقشه UTM	باغ یا زمین ۲۰۰۰ متر	5,100,000 تومان
توپوگرافی	زمین شیب‌دار برای ویلا	مطابق با نقشه UTM
جانمایی پلاک ثبتی	بسته به مدارک	مطابق با نقشه UTM
تفکیک	تا 1000 متر	6,000,000 تومان

عوامل اصلی قیمت این‌ها هستند: مساحت، پوشش درختی، شیب، فاصله از شهر (منطقه‌ی کجور) و نوع خروجی. قیمت دقیق را بعد از ثبت لوکیشن در محاسبه‌ی آنلاین می‌بینید.

سوالات متداول درباره نقشه برداری نوشهر

آیا برای اعلام هزینه حتماً باید از زمین بازدید شود؟

در بسیاری از پروژه‌ها می‌توان با دریافت موقعیت، مساحت تقریبی، نوع خدمت و مدارک اولیه میتوان با محاسبه آنلاین قیمت دقیق را بدست آورد. در بعضی پرونده‌های پیچیده ممکن است بررسی بیشتر لازم باشد.

آیا می‌توان سند را قبل از حضور نقشه‌بردار آنلاین ارسال کرد؟

بله میتوانید از بخش توضیحات بیشتر ارسال کنید

آیا برای تهیه نقشه UTM باید به زمین مراجعه شود؟

بله برای برداشت UTM و نقشه برداری حضور مهندس در محل پروژه الزامیست.

اگر مساحت نقشه با سند متفاوت باشد چه باید کرد؟

ابتدا باید علت اختلاف مشخص شود. روش‌های اندازه‌گیری قدیمی، حدود موجود، کیفیت برداشت قبلی، تغییرات زمین یا مسائل ثبتی می‌توانند از عوامل احتمالی باشند. صرف تغییر عدد روی نقشه راه‌حل مناسبی نیست.

خروجی نقشه با چه فرمتی تحویل داده می‌شود؟

فرمت خروجی به نوع پروژه و نیاز کاربر بستگی دارد و می‌تواند شامل نقشه PDF، فایل CAD، جدول مختصات یا سایر فایل‌های فنی باشد. که تصویر آن بالاتر ارائه شد.

آیا نقشه تهیه‌شده برای همه ادارات قابل استفاده است؟

بله نقشه ی مورد نظر در تمامی ادارات نظیر اداره ثبت و دادگستری و … مورد تایید میباشد.

ثبت درخواست نقشه برداری در نوشهر

اگر برای زمین، ساختمان، ویلا یا پروژه عمرانی خود به خدمات نقشه‌برداری نیاز دارید، بهتر است هنگام ثبت درخواست مشخص کنید نقشه را برای چه هدفی می‌خواهید.

ارسال نوع درخواست، موقعیت تقریبی ملک، مساحت، وضعیت زمین و در صورت نیاز تصاویر مدارک کمک می‌کند مشخص شود آیا پروژه به نقشه UTM، جانمایی پلاک، توپوگرافی، برداشت وضع موجود یا خدمت دیگری نیاز دارد.

در پرونده‌های ملکی، تهیه سریع یک نقشه همیشه مهم‌ترین مسئله نیست؛ مهم‌تر این است که نوع نقشه متناسب با مسئله واقعی ملک انتخاب شود.
